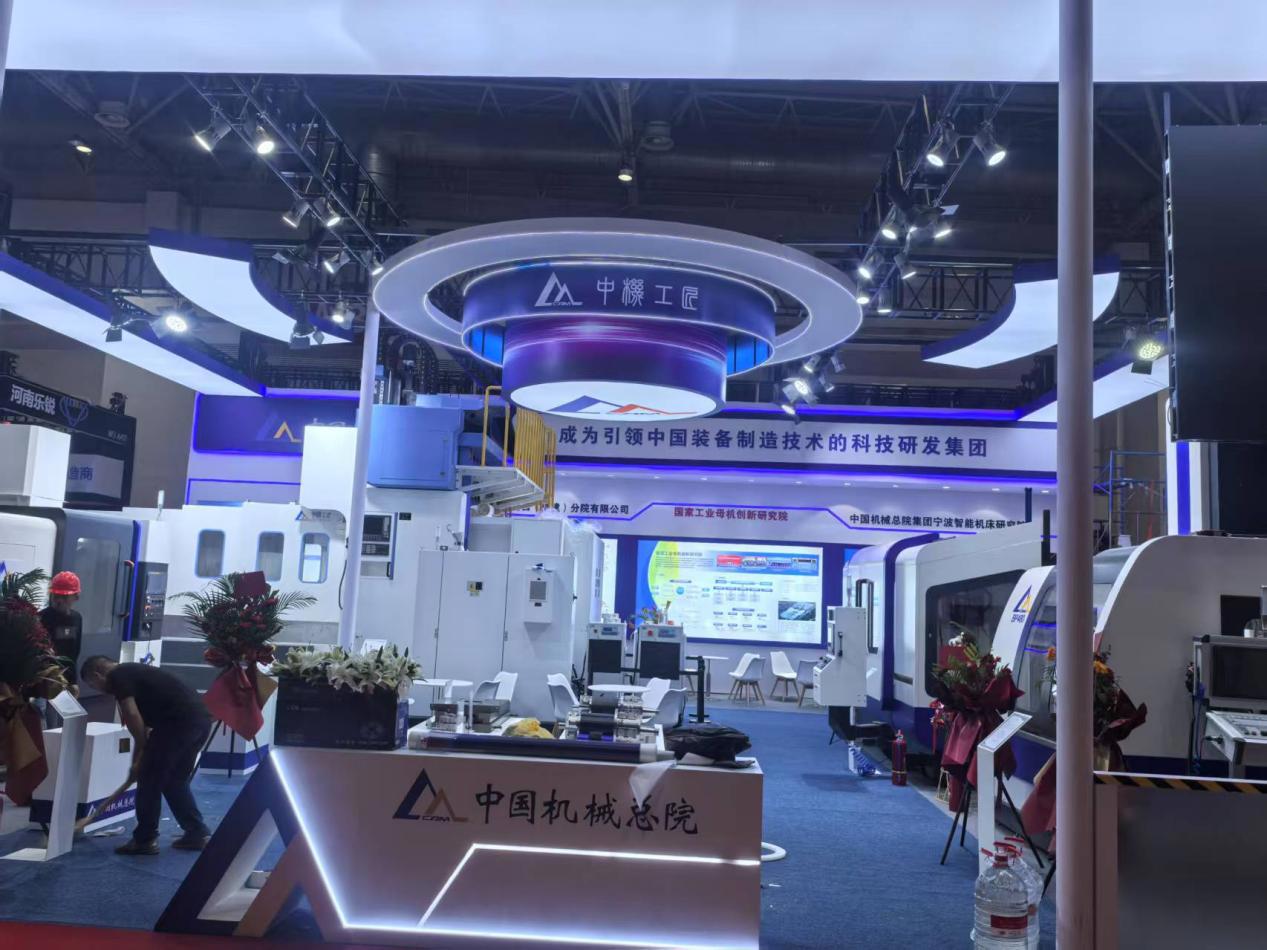

在北京國際機床展的聚光燈下,中國機械總院海西分院以“靜壓技術中國方案”為主題,攜薄膜反饋式液體靜壓導軌/主軸/轉臺、納米級氣浮主軸/轉臺等硬核科技震撼登場。這場展示不僅是對國際精密制造技術的強勢回應,更通過長行程靜壓銑磨床動態演示、航天光學元件現場加工等場景,向全球宣告中國在工業母機領域已實現從“技術破冰”到“生態重構”的跨越式突破。
一、硬核科技樹標桿:靜壓技術的中國解法
(一)破局者:薄膜反饋式液體靜壓系統

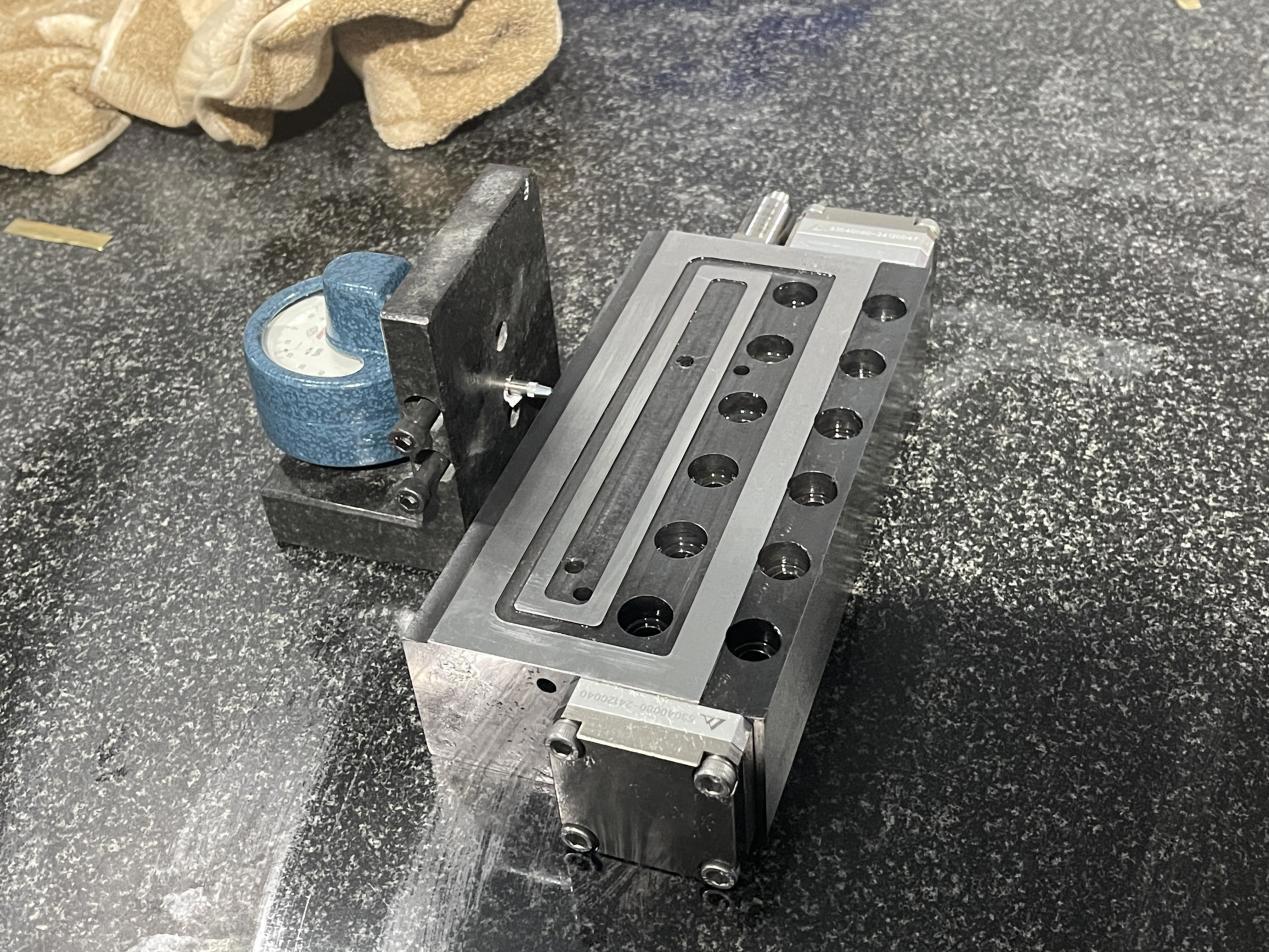

面對國際領先的德國海浮樂公司的技術壟斷與封鎖,海西分院突破技術壁壘,獨創了薄膜反饋補償技術,攻克油膜剛度與精度不可兼得的行業難題。其核心元件采用彈性膜片結構,通過油壓-形變-流量的閉環調控,實現流量動態自適應調節,在工作壓力32-80bar范圍內油膜厚度波動≤2μm,顯著提高了超精密機床功能部件的運動精度和穩定性,靜壓支承剛度較傳統滾動軸承提高10倍、精度提升一個數量級。已形成液體靜壓導軌滑塊、液體靜壓主軸、液體靜壓轉臺等系列液體靜壓部件,并獲得多項自主知識產權,實現了技術自主可控,解決了我國超精密機床液體靜壓技術長期依賴進口的局面。
(二)極限挑戰:納米級精度破壁戰

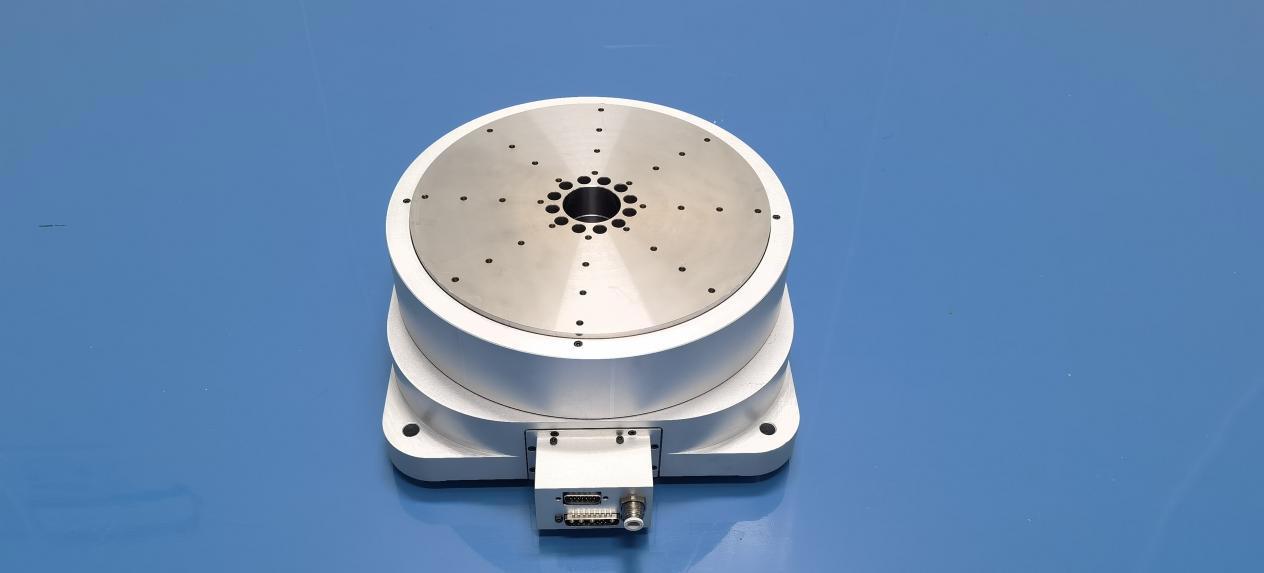

在半導體晶圓加工展區,直徑800mm氣體靜壓轉臺以徑向/軸向回轉精度≤0.1μm,轉角精度±0.5"穩定持續運轉,其采用的微孔節流+真空吸附復合技術,成功解決傳統氣浮系統承載剛度不足的痛點;面向半導體設備制造領域?qū)Τ軞飧≈鬏S的重大需求,針對超精密氣浮靜壓主軸結構設計、微孔節流器、微孔陣列精密加工等核心技術瓶頸,創新性提出對稱式熱耗散通道設計,有效抑制主軸非對稱熱變形,實現軸向/徑向回轉精度≤0.1μm,攻克SiC晶圓加工中剛性不足與熱變形耦合導致的亞表面損傷難題,實現納米級面形精度與亞微米級厚度一致性,軸向剛度較傳統T型結構大幅提升,承載力突破4900N。
(三)跨界創新:軍民融合技術轉化

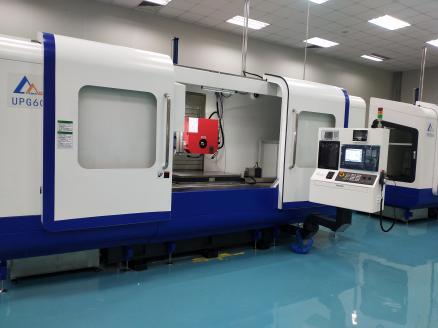

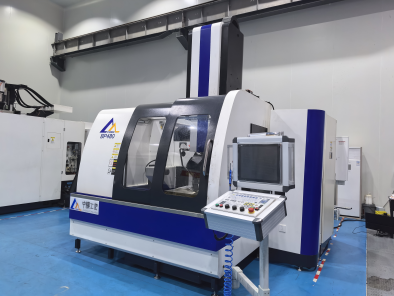

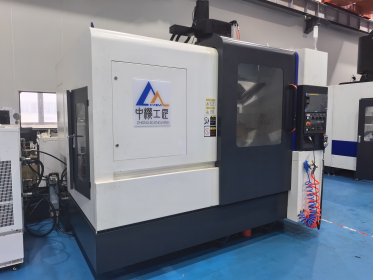

在國家重大光學工程——可控核聚變領域,海西分院憑借具有自主知識產權的液體靜壓技術加持,成功研制出大口徑非球面光學元件超精密磨拋機床,實現了光學元件、陶瓷等硬脆性材料的平面、球面、非球面微米級/納米級精度加工,實現國家戰略性重大工程關鍵裝備國產化。例如,UPG80光學元件超精密磨床加工元件面形精度≤2.75μm,表面粗糙度0.05μm;BP480五軸數控氣囊式拋光機床加工元件面形精度PV<1/3λ,表面粗糙度Rq≤1nm。將核聚變裝備技術轉化為民用裝備,開發門型立式加工中心和龍門加工中心為代表的精密金屬切削機床產品,實現液體靜壓技術在通用數控機床的應用,保障機床高剛性、高精度?,F(xiàn)場展示的V950H全靜壓門型立式加工中心,搭載該技術后直線軸重復定位精度達±1μm,無接觸磨損使關鍵部件壽命提升3-5倍,維護成本降低60%。
二、戰略突圍進行時:構建靜壓技術生態圈
(一)重塑靜壓技術,實現國產替代

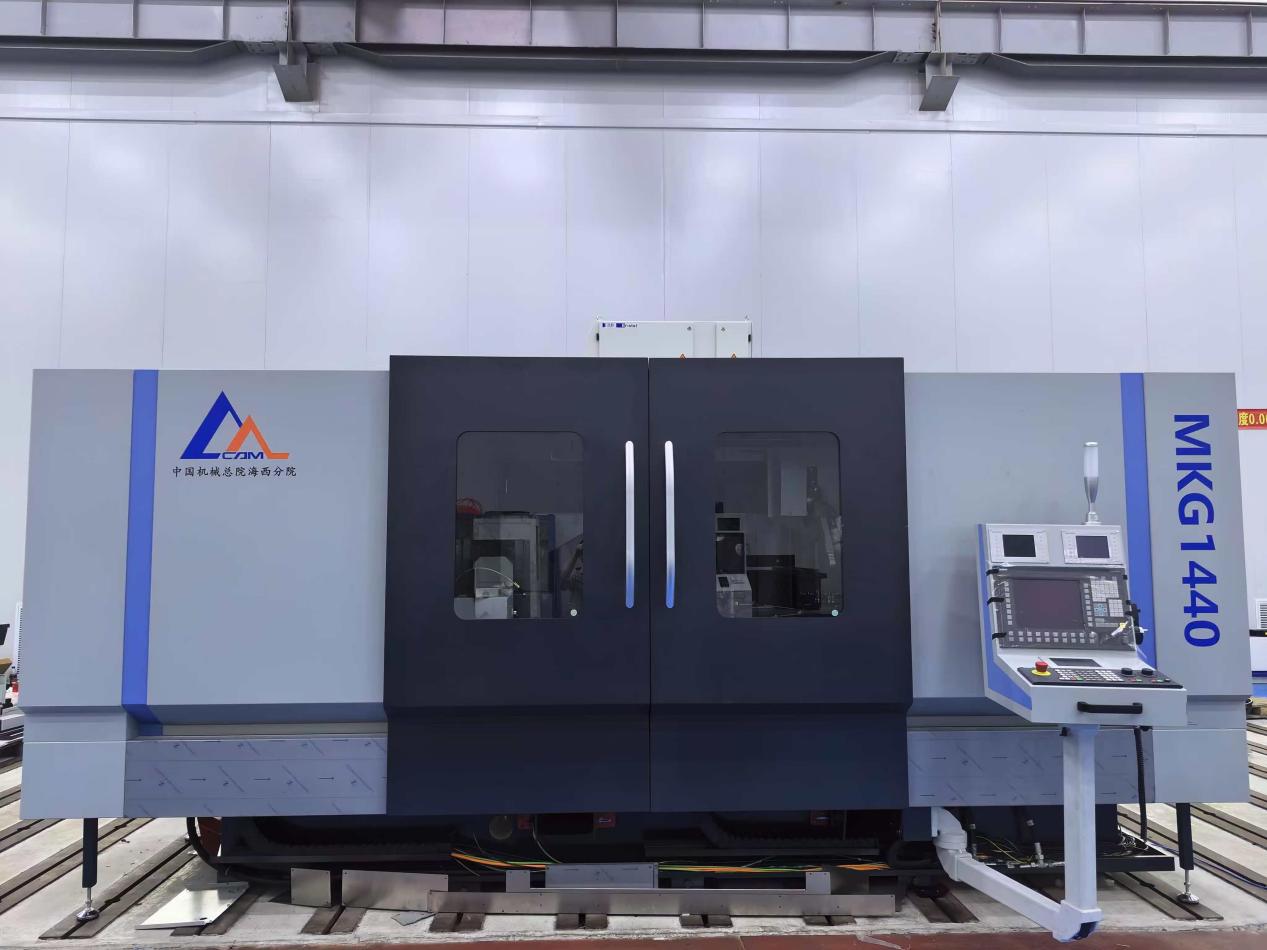

精密機床是高端制造的基石,其核心技術自主化已成為國家戰略的重要任務。液體靜壓技術憑借其在精度、穩定性和壽命方面的突破性?xún)?yōu)勢,正成為國產高端機床實現技術突圍的關鍵路徑。海西分院在多項國家重大項目支持下,突破閉式液體靜壓瓶頸技術,成功研制高精度系列液體靜壓部件,實現國產化替代,已經成為國內少數具備核心元件-功能部件-主機裝備的工業母機精密裝備成套解決方案供應能力的企業。海西分院開發的全靜壓復合加工中心,在鈦合金航空結構件加工中實現形狀精度±2μm;開發的高精度臥軸矩臺平面磨床加工精度達2μm、粗糙度≤Ra0.08μm,替代瑞士美蓋勒設備;在可控核聚變領域,提供了14臺大口徑非球面光學元件超精密磨拋機床,在九院可控核聚變中心使用;在核石墨領域,為用戶一次性提供38臺(套)石墨型專用數控機床產品,實現車間級整體解決方案。
(二)國產化進程中的生態重構
海西分院從核心元件、基礎大件到液體/空氣靜壓功能部件,實現全鏈條自主可控,打破高端功能部件依賴進口的瓶頸?!案呔溶?chē)銑復合加工中心”榮獲2024年度國內首臺重大技術裝備認定,已累計獲國內首臺(套)重大技術裝備認定4項、省內首臺(套)裝備認定5項。海西分院生產的全靜壓機床價格僅為國外同類產品的65%,但精度指標不低于國外同類水平。
當前,液體靜壓技術生態圈的構建將超出單純產品替代范疇,正力爭重塑全球精密制造的價值鏈結構。這場突圍戰不僅關乎國產機床的生死存亡,更是中國高端裝備從“功能性替代”向“范式創新”躍遷的戰略支點。未來海西分院,隨著靜壓技術與AI、數字孿生的深度融合,或?qū)⒋呱乱淮悄艹庸ぱb備。
